ARCHITETTURA DI SISTEMA

Il sistema Onyx Marine Automation è basato su un bus di campo CANbus che collega l’unità di controllo principale (CPU) a varie unità di I/O remote. Sono disponibili moduli di acquisizione dati sia analogici che digitali, in diverse versioni e con numero di canali per unità che varia da 4 a 32. Accanto a questi moduli di I/O standard sono presenti alcuni moduli per funzioni specifiche: centralina luci, moduli di potenza, moduli di gestione allarmi, centraline seriali e moduli di interfaccia verso dispositivi di controllo accessi. Tutti questi dispositivi sono progettati appositamente per i nostri sistemi di automazione per la nautica.

Funzioni di sistema

Le funzionalità nuove e avanzate dei sistemi di monitoraggio Onyx Marine Automation permettono di aumentare le performances e garantire la massima sicurezza dell’imbarcazione. Grazie all’estrema facilità di installazione e d’uso, queste soluzioni sono installabili sia su sistemi nuovi che su sistemi già montati a bordo.

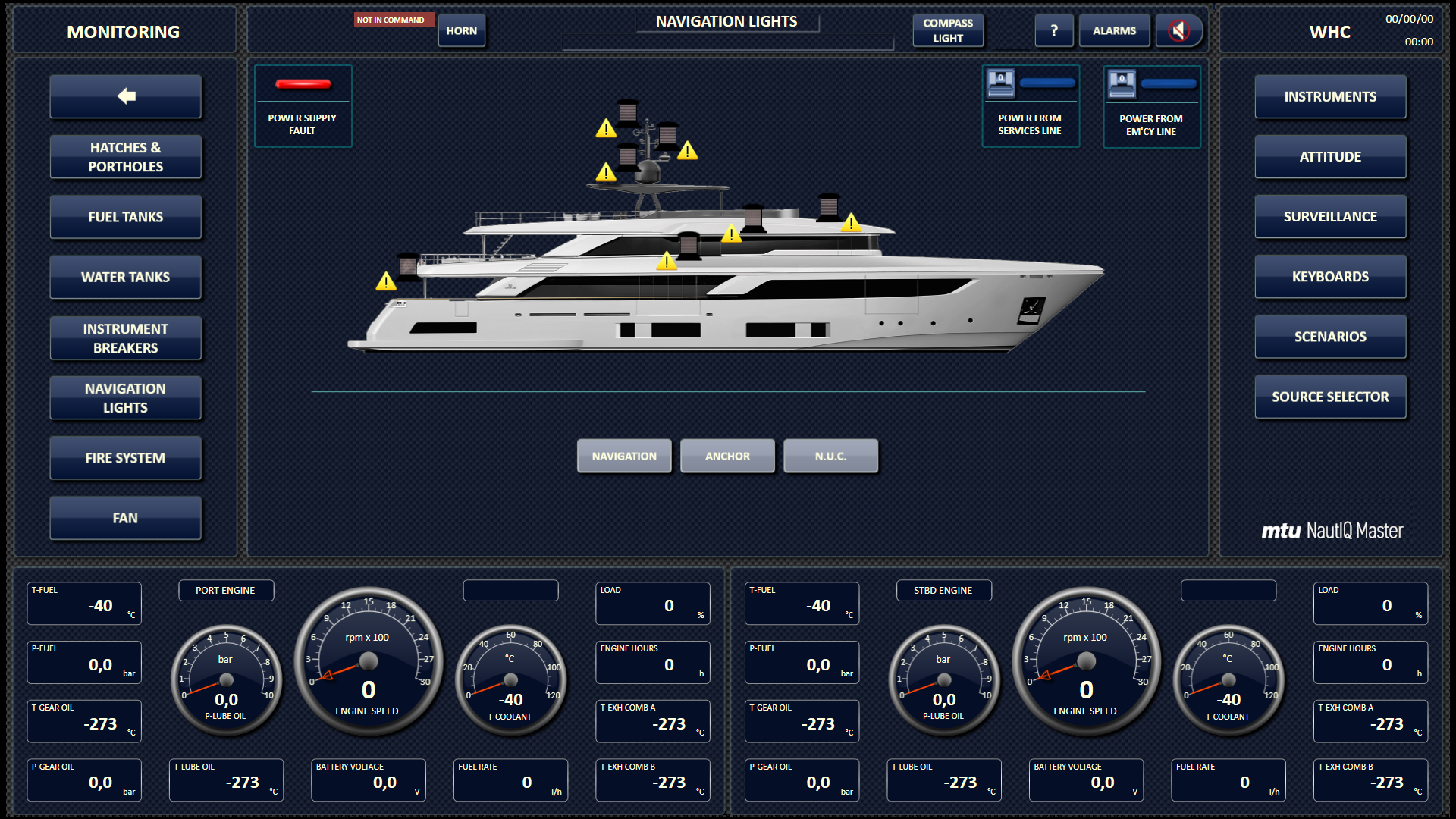

Lights

Gestione luci interne, esterne e scenari.

Signal horn

Con funzione corno da nebbia e segnali pre-programmati secondo normativa COLREG.

Fluid transfer

Monitoraggio e controllo delle pompe e delle valvole, controllo dei sistemi carburante, acque, sentina, trasferimento automatico tra casse Rilevazione automatica guasto valvole.

Doors

Allarmi personalizzati per il controllo degli accessi e dell’apertura porte. Modalità Harbour e Navigation con selezione automatica.

Fire and gas detection

Rilevamento fuoco e gas – monitoraggio dei rilevamenti su ogni ponte.

Air conditioning

Monitoraggio e controllo degli impianti di aria condizionata. Interfaccia con i sistemi d’intrattenimento.

Search lights

Controllo della movimentazione.

Tank level

Monitoraggio dei livelli casse con linearizzazione automatica delle curve.

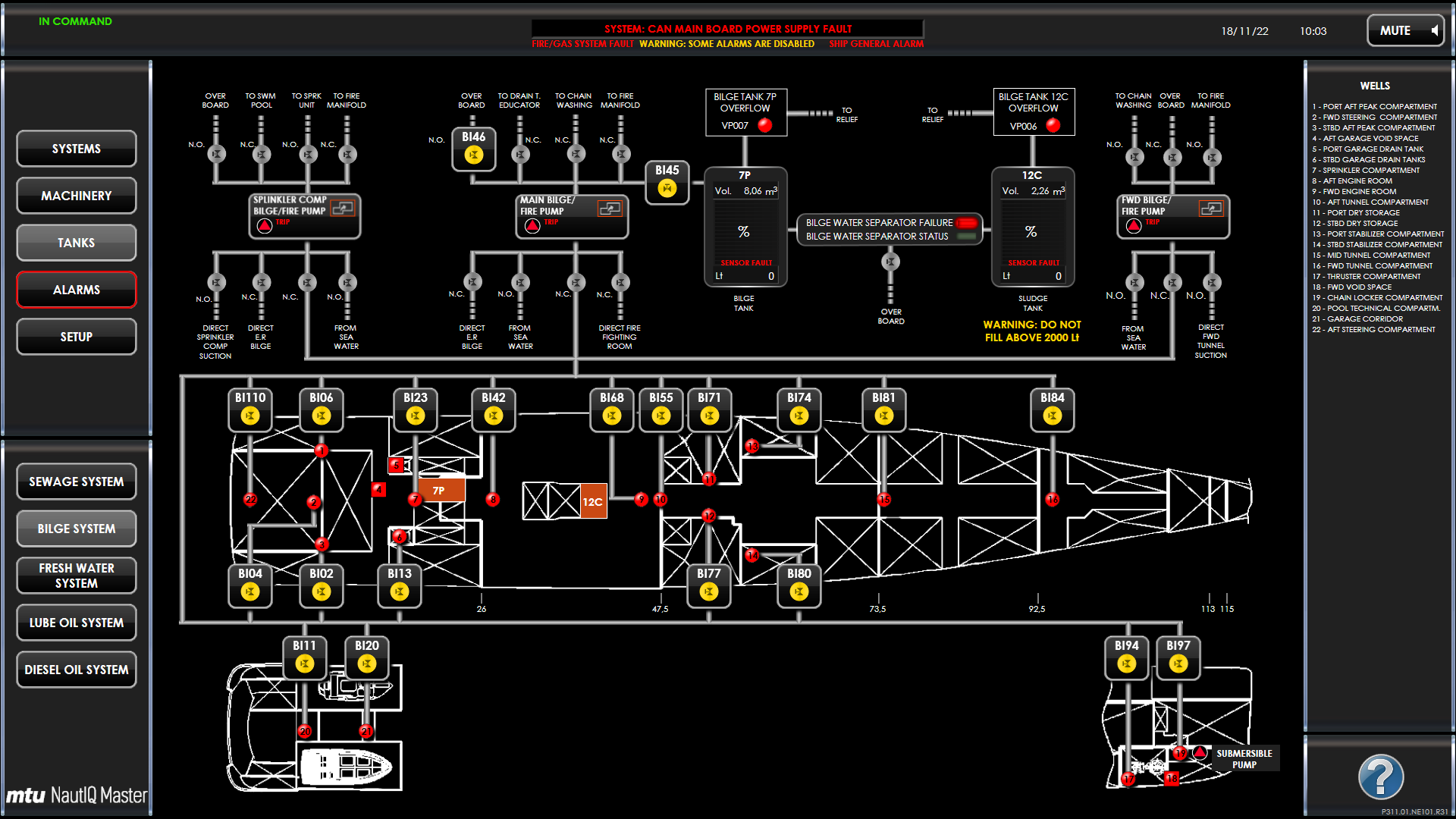

Bilge system

Monitoraggio e controllo delle pompe e delle valvole.

On duty system

Selezione cabina ufficiale di guardia con ripetizione allarmi.

Window blinds

Gestione apertura/chiusura tende e finestre.

Remote access

Accesso remoto via Internet per diagnosi, configurazione e aggiornamento.

i-Pad™

Monitoring replica on i-Pad™.

Generators

Monitoraggio e controllo dei generatori (via seriale e/o J1939).

Trim tabs

Controllo automatico flap ed eliche di superficie per ottimizzare la navigazione.

Video surveillance

Controllo delle telecamere.

Blowers

Monitoraggio e controllo degli impianti di ventilazione a inverter.

Data logging

Registrazione dati di impianto.

Engine order telegraph

Telegrafo di macchina (omologato LRS).

Work time monitoring

Monitoraggio dei tempi di lavoro dei singoli macchinari con interfaccia verso software di manutenzione.

Battery chargers

Monitoraggio batterie e caricabatterie.

Power management

Sistema di gestione completa della potenza con parallelo automatico (generatori + banchina).

Windshield wipers

Gestione completa tergicristalli, lavavetro e riscaldatori.

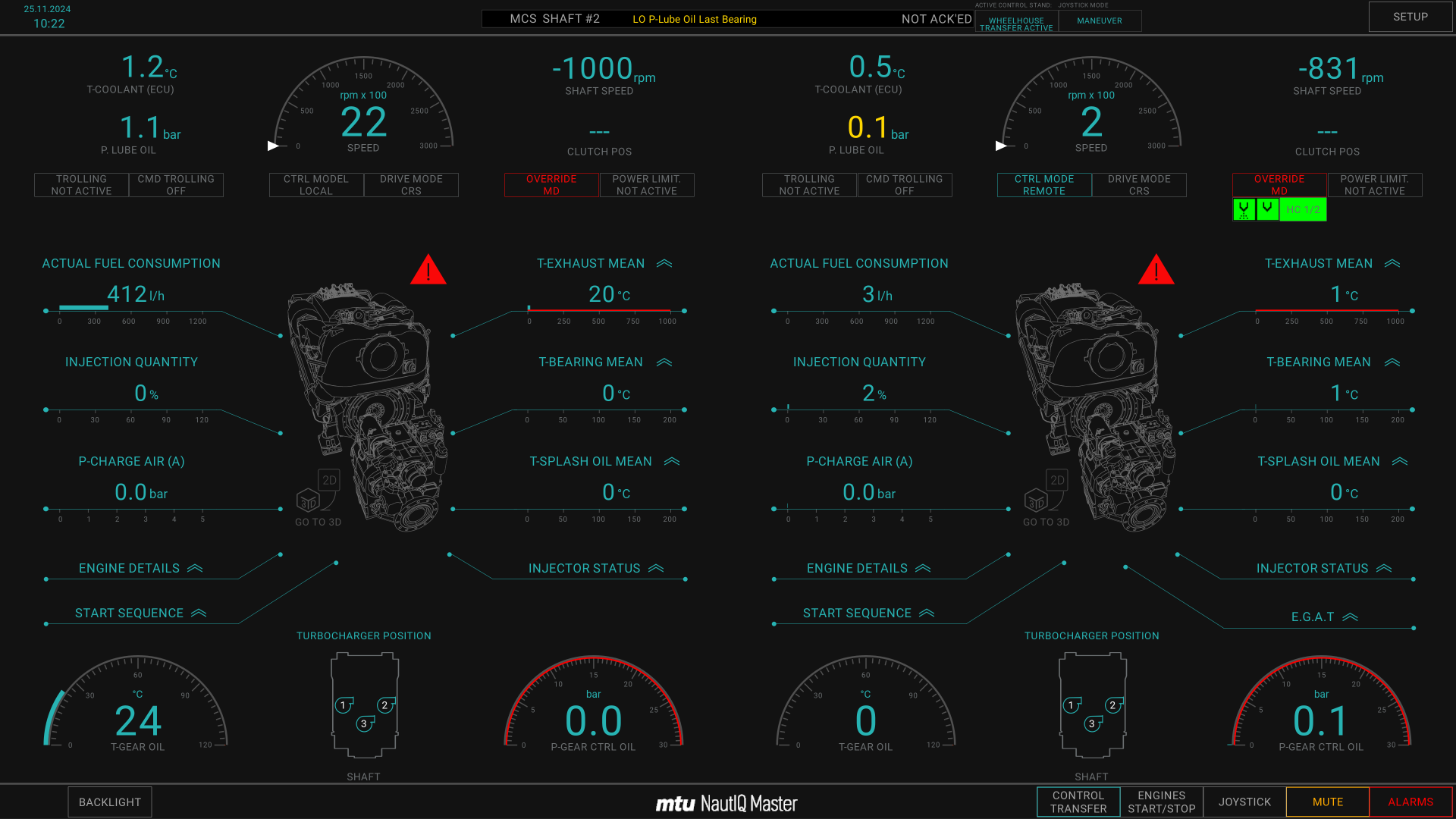

Engines

Monitoraggio dei motori (via seriale e/o J1939).

Alarm messenger

Notifica degli allarmi in remoto con SMS o radio UHF. Notifica degli allarmi su telefoni di bordo via PABX.

Watertight / fireproof doors

Monitoraggio delle porte stagne e delle porte tagliafuoco (omologato LRS).

Log book

Compilazione automatica delle schede giornaliere macchinari.

Online manuals

Manualistica on-line

Alarms

Gestione completa degli allarmi (omologata UMS/ACCU): storico allarmi, pagina degli allarmi attivi, buzzer multipli, selezione cabina ufficiale di guardia e stampa degli allarmi. Funzione BNWAS omologata LRS.

Entertainment

Interfaccia con i sistemi di intrattenimento.

Applicazioni Specifiche

L’elevata flessibilità dell’architettura Onyx Marine Automation permette di interfacciare l’automazione di bordo con qualsiasi dispositivo elettrico o elettronico: questo diventa di importanza cruciale in presenza di un sistema di propulsione ibrida, dove l’automazione di bordo diventa il punto di unione dei sistemi di propulsione tradizionale, di propulsione elettrica e di generazione.

I primi quattro progetti internazionali che sono stati sviluppati nel campo dell’ibrido sono firmati Onyx Marine Automation e rappresentano altrettanti casi di successo realizzati in collaborazione con Siemens Marine Solutions e RTN.

Onyx Marine Automation ha sviluppato tutta l’elettronica di controllo per Surface Drive System, il sistema di propulsione ad eliche di superficie ad assetto e direzione variabile sviluppato da Topsystem per imbarcazioni plananti ad alte prestazioni.

Easy SET, infatti, è un sistema integrato che si connette alla rete Can dei motori e ne visualizza tutti i dati per poter effettuare il completo controllo di Trim e flap. Questo eccezionale sistema Easy SET permette di comandare in modo automatico trim e flap senza che il pilota si preoccupi di controllare l’assetto. Basta solo impostare il tipo di navigazione desiderata fra le seguenti 3 funzioni:

  • CRUISE il sistema predilige il confort e minor consumo litri per miglio
  • SPORT il sistema considera solo la max performance
  • ROUGH in caso di mare molto mosso controlla l’assetto di planata ottimizzando la resa dello scafo
-->
